Насосы CNP: технические характеристики, серии и области применения

Промышленная группа Nanfang Pump Industry (CNP) входит в число признанных лидеров мирового машиностроения, выпуская высокотехнологичное насосное оборудование для систем водоснабжения, отопления, пожаротушения и технологических циклов предприятий. В условиях масштабной модернизации российской инфраструктуры и программы импортозамещения гидромашины CNP стали полноценной инженерной альтернативой европейским агрегатам уровня Grundfos, Wilo и KSB, обеспечивая непрерывность технологических процессов при оптимальных капитальных затратах.

Проектирование современных инженерных коммуникаций требует строгого соответствия гидравлических параметров фактическим условиям эксплуатации. Завод CNP внедрил полный цикл роботизированного производства: от гидродинамического компьютерного моделирования (CFD) проточной части до лазерной сварки рабочих колес и прецизионной балансировки роторов. Использование коррозионностойких сталей марок AISI 304, AISI 316 и электродвигателей классов энергоэффективности IE3/IE4 позволяет эксплуатировать оборудование в непрерывном режиме с минимальными затратами электроэнергии.

Настоящий обзор систематизирует номенклатуру каталога CNP, раскрывая конструктивные особенности линеек, технические пределы эксплуатации и отраслевые сценарии внедрения для безошибочного выбора гидромашин под задачи конкретного объекта.

Преимущества насосов CNP

Продукция китайского машиностроительного гиганта CNP (Nanfang Pump Industry) занимает лидирующие позиции на рынке насосного оборудования благодаря сочетанию передовых инженерных решений и доступной стоимости. Высокая технологичность производственных линий позволяет выпускать агрегаты, успешно конкурирующие с европейскими аналогами по показателям энергоэффективности (соответствие стандартам IE3 и IE4) и эксплуатационной надежности.

Анализируя сводные массивы технических данных и отзывы сервисных служб, можно выделить ключевые достоинства гидромашин данного бренда:

• Коррозионная стойкость проточной части: применение высококачественной нержавеющей стали марок AISI 304, AISI 316, дуплексных сталей и литого чугуна обеспечивает безаварийную перекачку химически нейтральных и умеренно агрессивных сред;
• Лазерная сварка рабочих колес: технология бесшовного соединения компонентов минимизирует гидродинамическое сопротивление внутри проточной зоны, повышая общий КПД агрегатов до 80-85%;
• Универсальность конструктивного исполнения: модульный принцип построения облегчает процесс модернизации, позволяя интегрировать гидравлические блоки в технологические линии любой сложности;
• Адаптация к российским условиям: способность стабильно функционировать при перепадах питающего напряжения в электросети и предельных термических нагрузках рабочей среды (от -15 °C до +120 °C);
• Сниженная стоимость жизненного цикла: доступность запасных частей, простота сервисного обслуживания и ремонтопригодность узлов снижают совокупные эксплуатационные затраты компании-заказчика.

Главная инженерная задача разработчиков концерна заключается в создании гидроузлов с минимальной вибрацией и кавитационным износом. Использование прецизионных подшипников NSK и картриджных торцевых уплотнений исключает риск внезапной разгерметизации, гарантируя непрерывность производственного процесса на объектах критической инфраструктуры.

Области применения насосов CNP

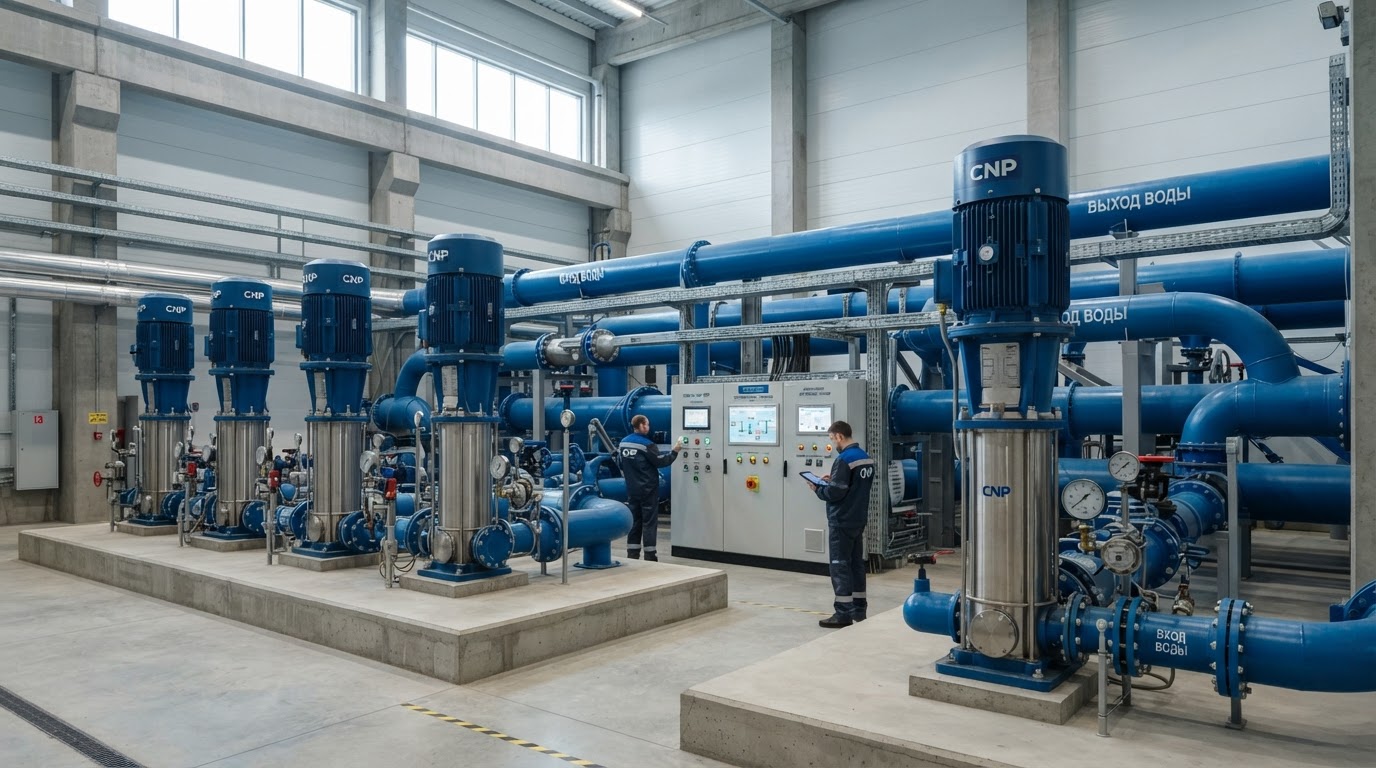

Широкий модельный ряд позволяет эксплуатировать агрегаты CNP практически во всех сегментах водного хозяйства, энергетики и капитального строительства. Гидравлические машины бренда решают задачи транспортировки жидкостей разной плотности, вязкости и степени загрязненности.

Благодаря высокой точности балансировки валов, гидрооборудование легко внедряется в современные автоматизированные системы управления технологическими процессами (АСУ ТП), работая под управлением частотных преобразователей без риска резонансного разрушения деталей.

Типы насосов CNP

Официальный каталог компании классифицирует производимое насосное оборудование по гидравлической схеме, пространственной ориентации вала и назначению. В ассортименте представлены моноблочные установки, консольно-моноблочные центробежные гидромашины (серия NIS), тяжелые агрегаты двустороннего входа серии NSC, а также компактные горизонтальные многоступенчатые насосы CHL, востребованные в компактных технологических модулях.

Основную долю поставок для систем поддержания постоянного давления занимают многоступенчатые вертикальные насосы нового поколения CDM и CDMF. Обладая линейной конструкцией («ин-лайн»), позволяющей устанавливать патрубки непосредственно на горизонтальный трубопровод, они развивают напор до нескольких сотен метров при минимальном пятне застройки.

Погружные насосы

Группа погружного насосного оборудования CNP предназначена для подъема жидкостей с большой глубины, а также откачки загрязненных сред со взвешенными твердыми включениями. Линейка включает две основные категории агрегатов:

• Скважинные глубинные гидромашины (серия SJ): выполненные целиком из нержавеющей стали многоступенчатые установки, предназначенные для забора чистой воды из артезианских скважин диаметром от 3 до 10 дюймов. Конструкция рабочего колеса обеспечивает стойкость к абразивному воздействию мелких фракций песка;
• Канализационные и дренажные насосы (серия WQ): чугунные массивные агрегаты, монтируемые на направляющих трубах в КНС или устанавливаемые мобильно на дно резервуара. Модели WQ оснащаются полуоткрытыми колесами, вихревыми колесами типа Vortex или измельчающими механизмами, исключающими засорение проточного тракта волокнистыми включениями, фекальными массами и шламом.

Погружные двигатели CNP имеют класс защиты IP68, оборудованы встроенными биметаллическими термодатчиками и датчиками протечки масляной камеры, сигнализирующими о нарушении герметичности уплотнений задолго до выхода агрегата из строя.

Циркуляционные насосы

Флагманом направления циркуляционного оборудования CNP выступает серия TD - вертикальные одноступенчатые рядные центробежные насосы типа «in-line». Всасывающий и напорный фланцы одинакового условного прохода (DN) располагаются на одной оси, упрощая проектирование обвязки и ускоряя монтаж в существующие тепловые узлы.

Особенности конструкции циркуляционных насосов CNP:

• Конструкция верхней части (Top-Pull-Out): проведение ревизии и замены деталей ротора без необходимости демонтажа чугунного корпуса с трубопровода;
• Фланцевые присоединения: соответствие стандартам DIN/EN обеспечивает полную взаимозаменяемость с европейскими гидромашинами популярных брендов;
• Специальные модификации: исполнение проточной части с защитным катафорезным покрытием предотвращает отложение солей жесткости и шлама на внутренних стенках;
• Универсальность привода: комплектация стандартными асинхронными электродвигателями воздушного охлаждения (B5/B14), снижающая зависимость от эксклюзивных моторных блоков.

Циркуляционные насосы CNP серий TD и TDG успешно справляются с поддержанием гидравлического баланса, обеспечивая непрерывную циркуляцию энергоносителя в контурах отопления, вентиляции, охлаждения и рекуперации тепла без риска кавитационного срыва потока.

Для корректного подбора оборудования под заданные расчетные параметры, скачивания актуального каталога или запроса шефмонтажа используйте контакты регионального инженерного представительства.

Центробежные насосы

Центробежные насосы CNP составляют основу гидравлического портфолио завода, преобразуя механическую энергию привода в кинетическую энергию движущегося потока за счет динамического воздействия лопаток вращающегося колеса. Жидкость, поступающая через осевой впускной патрубок, под действием центробежной силы отбрасывается к периферии спирального корпуса, нагнетаясь в отводящую магистраль под заданным расчетным напором.

Производитель Nanfang Pump Industry выпускает центробежное оборудование как в одноступенчатом, так и в многосекционном исполнении. Использование методов гидродинамического компьютерного моделирования (CFD) позволило оптимизировать внутреннюю геометрию проточных каналов, снизив гидравлические потери на вихреобразование. В результате центробежные агрегаты CNP демонстрируют повышенный КПД, сокращая удельное энергопотребление на кубический метр перекачиваемой среды.

Спектр задач, решаемых центробежными агрегатами бренда:

• Транспортировка технологических сред в составе контуров охлаждения и теплообмена;
• Питание паровых и водогрейных котлов обессоленной водой высокой температуры;
• Повышение напора в распределительных сетях центрального водоснабжения;
• Перекачка очищенных стоков, нейтральных химических растворов и эмульсий.

Вертикальные и горизонтальные насосы

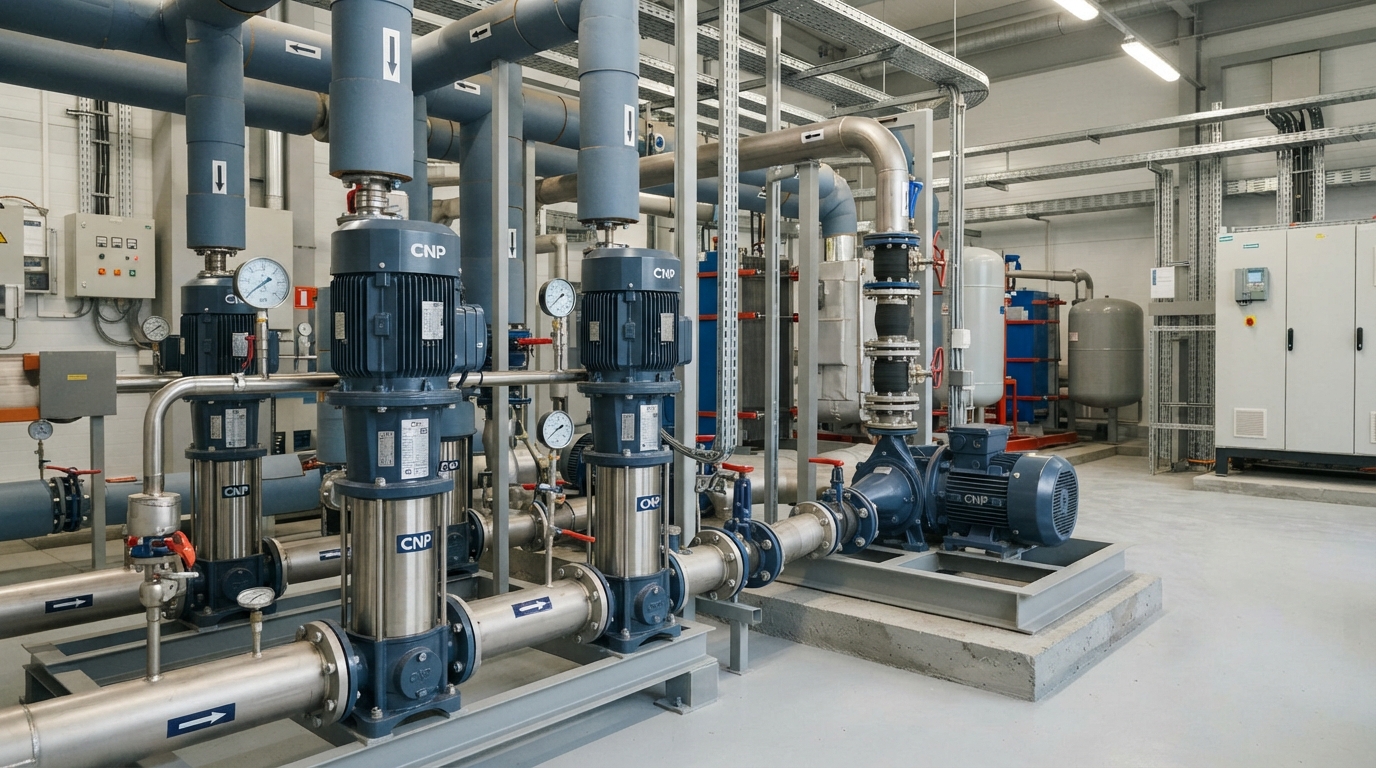

Пространственная ориентация вала насосной части определяет габариты агрегата, способ монтажа и специфику сервисного обслуживания. Анализируя технический каталог компании CNP, заказчики выбирают между вертикальной и горизонтальной компоновкой в зависимости от площади машинного зала и требований гидравлической системы.

Вертикальные насосы серии CDM/CDMF, оснащенные щелевыми уплотнениями из карбида кремния и карбида вольфрама, переносят длительные циклические нагрузки при переменных режимах водоразбора. Горизонтальные агрегаты CHL, обладая компактными размерами, служат базовыми гидромашинами для OEM-производителей комплексного технологического оборудования.

Консольные и моноблочные насосы

Для перекачки значительных объемов жидкости со средними показателями напора каталог CNP предлагает консольные и моноблочные гидроагрегаты серий NIS, NISO и NES, спроектированные в соответствии с международным стандартом ISO 2858 / EN 733. Главная конструктивная особенность данных машин - осевой вход рабочей среды и радиальный напорный патрубок, направленный вертикально вверх.

Разделение линеек основано на способе сопряжения гидравлической части с силовым агрегатом:

• Моноблочные насосы (серия NIS): рабочее колесо монтируется непосредственно на удлиненный вал стандартного электродвигателя либо на жестко зафиксированный промежуточный вал. Моноблочная сборка исключает необходимость лазерной центровки муфты при пусконаладке, исключая несоосность и снижая радиальные биения опорных подшипников;
• Консольно-моноблочные и консольные насосы на раме (серии NISO, NES): гидравлический корпус и двигатель устанавливаются на общей стальной фундаментной плите, соединяясь посредством гибкой упругой муфты со съемной вставкой. Такая схема упрощает выполнение сервисных регламентов, позволяя демонтировать подшипниковый узел и ротор без отсоединения улитки от всасывающего и нагнетательного трубопроводов.

Консольно-моноблочные агрегаты CNP комплектуются рабочими колесами из серого чугуна HT200, ковкого чугуна QT500 или нержавеющей стали AISI 304/AISI 316. Они востребованы в контурах водоподготовки ТЭЦ, системах орошения агропромышленных комплексов и контурах рециркуляции технологической воды заводских производств.

Характеристики насосов CNP

Проектирование надежных инженерных сетей базируется на сопоставлении гидравлических характеристик гидромашин с расчетной рабочей точкой объекта. Инженеры Nanfang Pump Industry разработали широкий параметрический ряд насосного оборудования, перекрывающий диапазон подач от единиц литров в минуту до тысяч кубических метров в час.

Для исключения эффекта кавитации инженеры компании предоставляют кривые кавитационного запаса (NPSH) для каждого типоразмера. Это позволяет проектировщикам точно рассчитать геометрическую высоту всасывания, предотвращая разрушение кромок рабочих колес.

Агрегаты CNP адаптированы для совместной работы с преобразователями частоты. Плавная регулировка частоты вращения асинхронного двигателя в диапазоне 25-50 Гц позволяет насосным станциям гибко реагировать на пиковые колебания давления в сети водоснабжения, продлевая межремонтный ресурс подшипников и механических торцевых уплотнений.

Подробный технический паспорт с графиками Q-H, габаритно-присоединительными размерами и таблицами химической совместимости материалов проточной части содержит официальный каталог оборудования. Получить инженерную консультацию, уточнить наличие моделей на складе дистрибьютора или запросить коммерческое предложение можно, обратившись через контакты региональных отделов продаж.

Материалы и конструкция насосов CNP

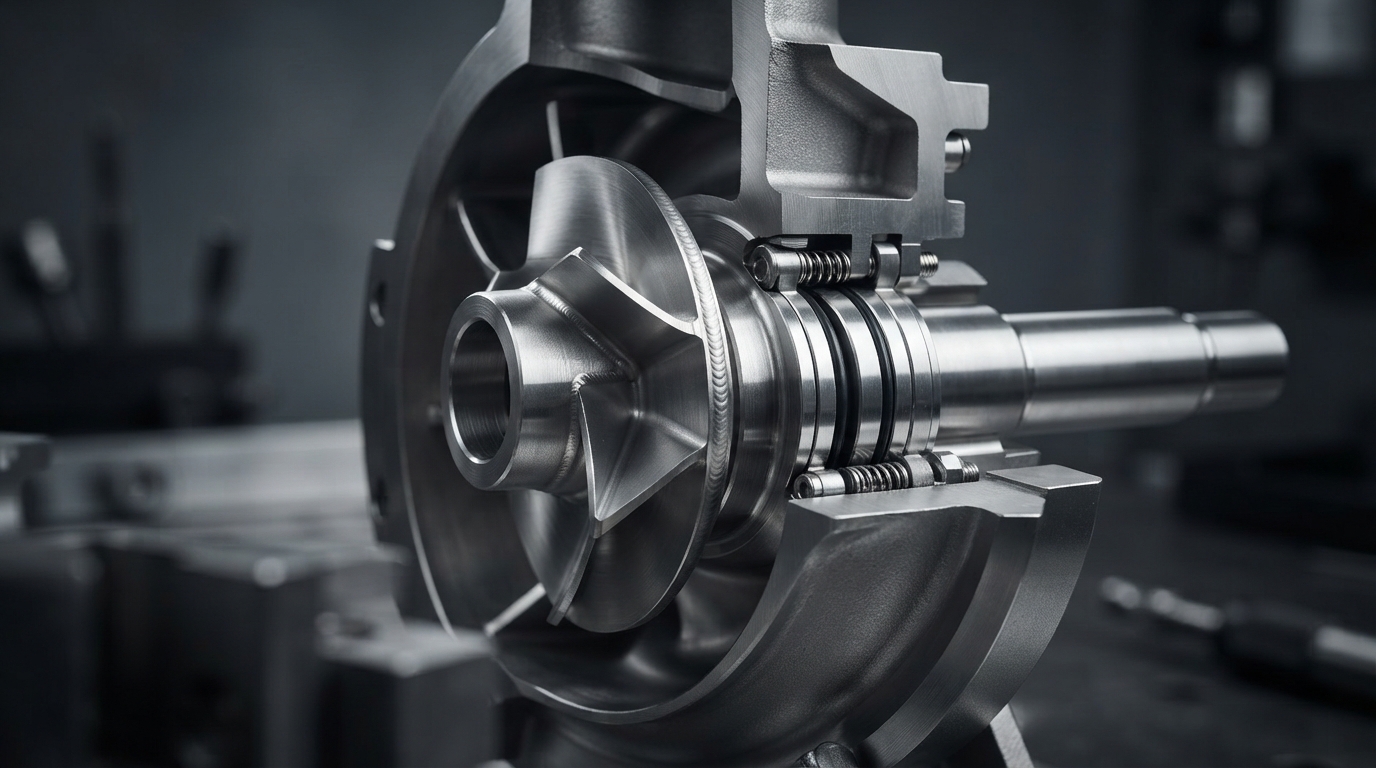

Конструктивное совершенство гидромашин Nanfang Pump Industry обусловлено применением передовых металлургических сплавов и высокоточных методов механической обработки. Проектируя насосное оборудование для тяжелых режимов эксплуатации, инженеры компании закладывают повышенный запас прочности в каждый функциональный узел. Главная задача материаловедческих решений CNP заключается в обеспечении абсолютной геометрической стабильности деталей проточной части при воздействии гидравлических ударов и знакопеременных термических нагрузок.

В зависимости от химической агрессивности и температурного диапазона перекачиваемой жидкости, гидравлические компоненты изготавливаются из специализированных конструкционных материалов:

• Нержавеющая хромоникелевая сталь AISI 304 (08Х18Н10): базовый материал для штампованно-сварных рабочих колес, диффузоров и корпусов, которыми оснащаются вертикальные многоступенчатые насосы серий CDM, горизонтальные агрегаты CHL и скважинные установки;
• Кислотостойкая молибденсодержащая сталь AISI 316 (03Х17Н14М2): применяется в модификациях CDMF для химических и фармацевтических производств, исключая точечную питтинговую коррозию при контакте с хлоридами и органическими кислотами;
• Высокопрочный чугун с шаровидным графитом QT500-7 и серый литейный чугун HT200: основа корпусных отливок, из которых производятся моноблочные и консольно-осевые агрегаты серий NIS, а также промышленные канализационные и дренажные погружные насосы WQ;
• Супердуплексные нержавеющие стали (2507/1.4410): специализированное исполнение проточного тракта гидромашин, предназначенных для опреснительных комплексов морской воды и высоконапорных установок обратного осмоса.

Для минимизации радиального и осевого биения ротора применяются японские прецизионные подшипники NSK, обеспечивающие ресурс непрерывной работы свыше 40 000 часов. Механические торцевые уплотнения картриджного типа, устанавливаемые на вертикальные агрегаты CDM, сокращают время сервисного обслуживания до 20-30 минут, исключая перекос контактных пар при затяжке монтажных болтов.

Условия эксплуатации насосов CNP

Достижение нормативного срока службы гидравлических агрегатов требует строгого соблюдения параметров внешней среды и физико-химических свойств транспортируемого потока. Насосы китайского концерна адаптированы к сложным условиям технологических линий промышленных предприятий и отечественных коммунальных сетей, обладая высокой перегрузочной способностью.

Основные эксплуатационные критерии и монтажные регламенты включают следующие параметры:

• Физико-химические свойства среды: перекачиваемая жидкость должна быть чистой, взрывобезопасной, не содержащей длинноволокнистых включений и абразивных минеральных частиц крупностью более 0,1-0,2 мм (за исключением серии WQ, транспортирующей шлам с твердыми фракциями до 80 мм);
• Температурный диапазон: стандартная линейка CDM/CHL рассчитана на диапазон от -15 °C до +70 °C, высокотемпературные модификации с охлаждаемой камерой уплотнения выдерживают циркуляцию теплоносителя с температурой до +120 °C (по специальному заказу - до +180 °C);
• Параметры электросети: асинхронные трехфазные двигатели CNP рассчитаны на напряжение 380-415 В при частоте тока 50 Гц с допустимым отклонением напряжения не более ±5-10%;
• Давление на входе: суммарное значение входного подпора и создаваемого агрегатом напора не должно превышать предельно допустимого рабочего давления корпуса (до 25-40 бар в зависимости от исполнения фланцев).

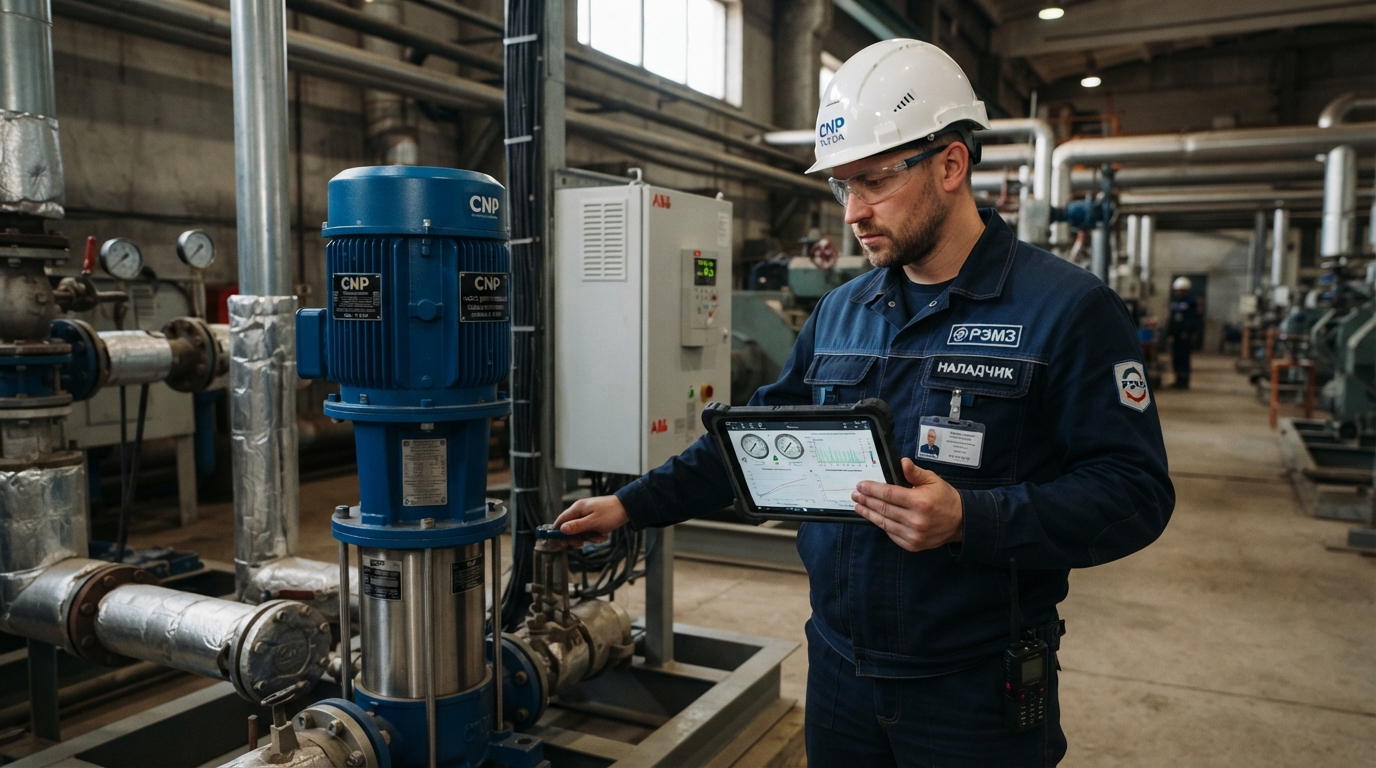

Интегрируя насосы CNP в автоматические насосные станции подкачки, проектировщики обязательно закладывают установку частотных преобразователей, снижающих риск гидроударов и оптимизирующих потребление электроэнергии в часы спада водоразбора. Для предотвращения кавитационного эрозионного разрушения рабочих колес геометрическая высота всасывания рассчитывается с обязательным запасом не менее 0,5 метра относительно паспортного значения NPSH.

Сравнение с аналогами

На фоне ухода с российского рынка европейских машиностроительных брендов первого эшелона (Grundfos, Wilo, KSB), насосы CNP стали безальтернативным решением по критерию сбалансированности технико-экономических характеристик. Обладая полным размерным и гидравлическим соответствием европейским аналогам, гидрооборудование компании опережает конкурентов по срокам поставки и доступности ремонтных комплектов.

Прямая взаимозаменяемость по монтажной длине фланцев позволяет модернизировать существующие насосные узлы без проведения масштабных сварочных работ на магистралях. Вертикальные модели CDM полностью замещают насосы Grundfos CR, горизонтальные многоступенчатые агрегаты CHL заменяют линейку Wilo MHIE/MHI, а циркуляционные гидромашины серии TD монтируются вместо европейских агрегатов типа IL и TP.

Часто задаваемые вопросы (FAQ)

Возможна ли прямая замена насосов европейских брендов на модели CNP без переделки трубной обвязки?

Да, подавляющее большинство линеек проектируется в строгом соответствии с международными монтажными стандартами. Вертикальные многоступенчатые насосы серии CDM имеют монтажные габариты, монтажные базы и межосевые расстояния фланцев, полностью идентичные моделям Grundfos CR. Циркуляционные одноступенчатые машины TD соосны с агрегатами Wilo серии IPL/IL, а консольно-моноблочные гидравлические блоки серии NIS выполнены по стандартам EN 733 / DIN 24255, обеспечивая замену без изменения конфигурации подводящих труб.

Какой тип электродвигателя используется в стандартной комплектации агрегатов?

Оборудование комплектуется полностью закрытыми двухполюсными или четырехполюсными асинхронными двигателями с короткозамкнутым ротором и воздушным охлаждением вентилятором (TEFC). По умолчанию устанавливаются энергоэффективные моторы класса IE3 с классом изоляции F (+155 °C) и степенью пылевлагозащиты корпуса IP55. В погружных дренажных и канализационных агрегатах серий WQ и скважинных гидромашинах SJ класс защиты составляет IP68.

Допускается ли эксплуатация насосов CNP совместно с преобразователями частоты?

Конструкция изоляции обмоток статора рассчитана на работу под управлением частотно-регулируемого привода (ЧРП) любого типа. Рекомендуемый диапазон частотного регулирования составляет от 25 до 50 Гц. При снижении частоты вращения крыльчатки ниже 20-25 Гц для мощных моторов (свыше 15-22 кВт) рекомендуется дооснащение независимым вентилятором принудительного охлаждения для предотвращения перегрева электродвигателя.

Каковы гарантийные обязательства производителя и доступность запчастей в России?

Официальная заводская гарантия на гидравлическое оборудование бренда составляет от 12 до 24 месяцев с момента ввода в эксплуатацию. Развитая сеть региональных сервисных центров и централизованный складской массив оригинальных запасных частей (торцевые уплотнения, диффузоры, валы, подшипники, рабочие колеса) обеспечивают проведение планового или аварийного ремонта в кратчайшие сроки.
